Contexte

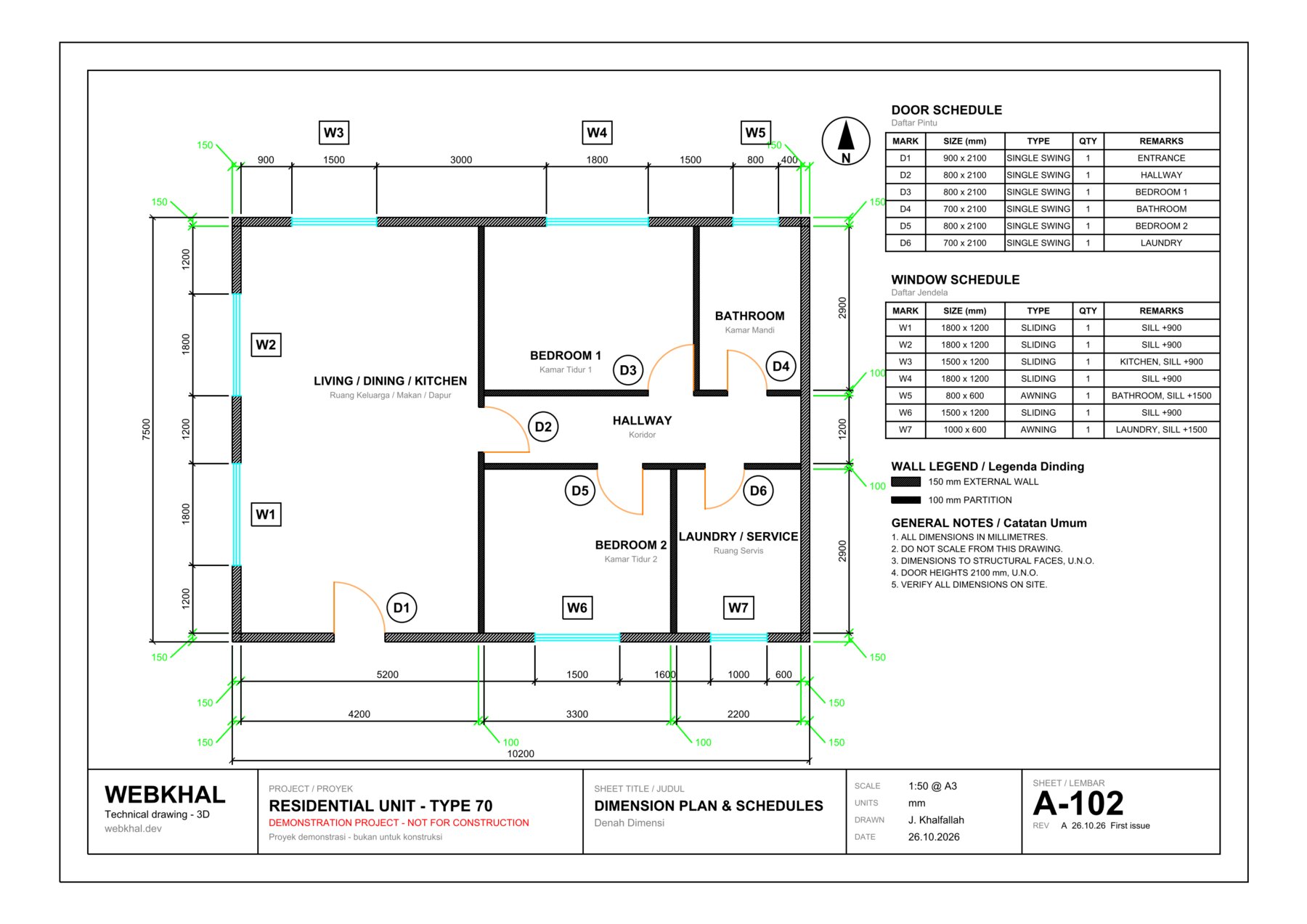

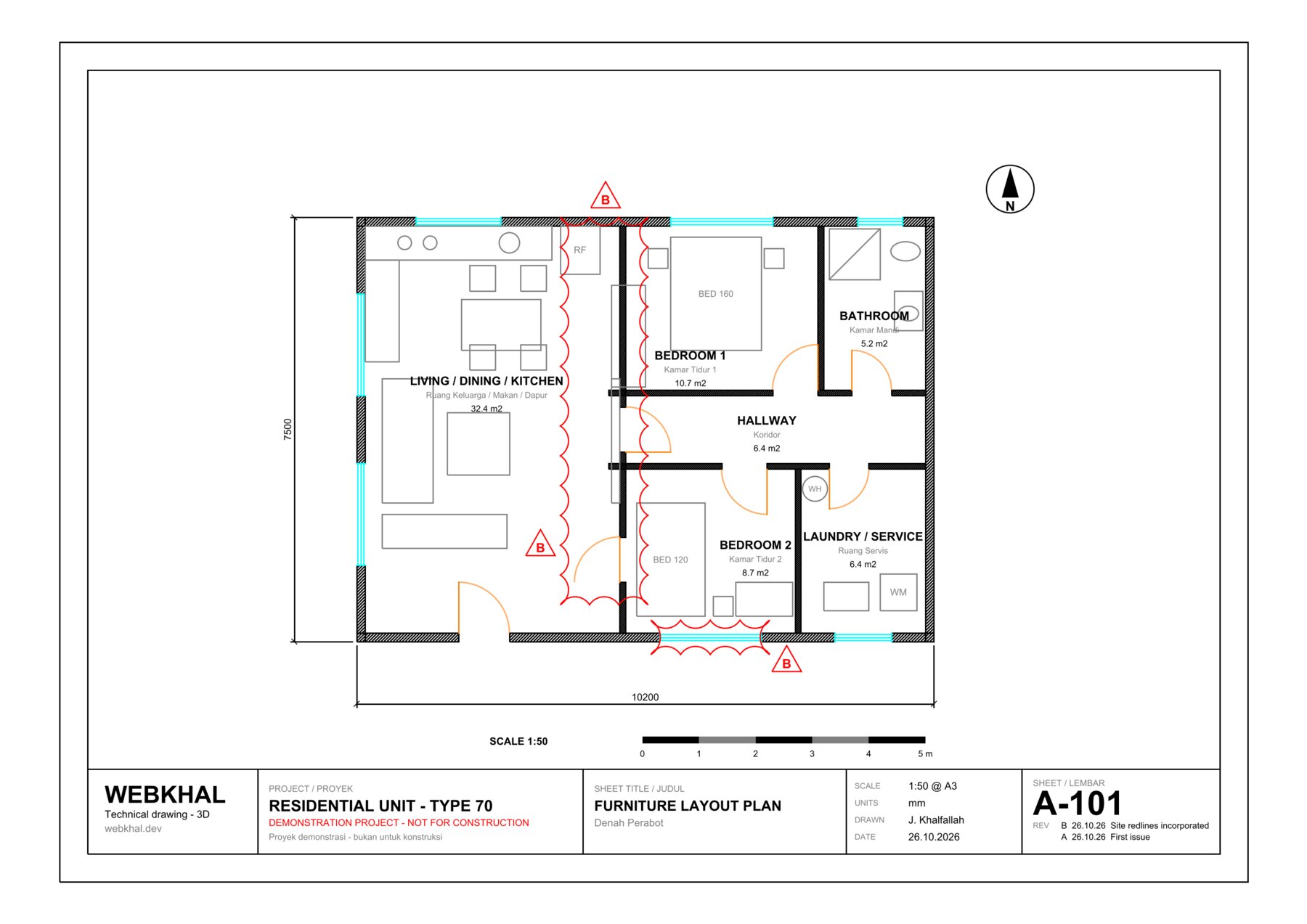

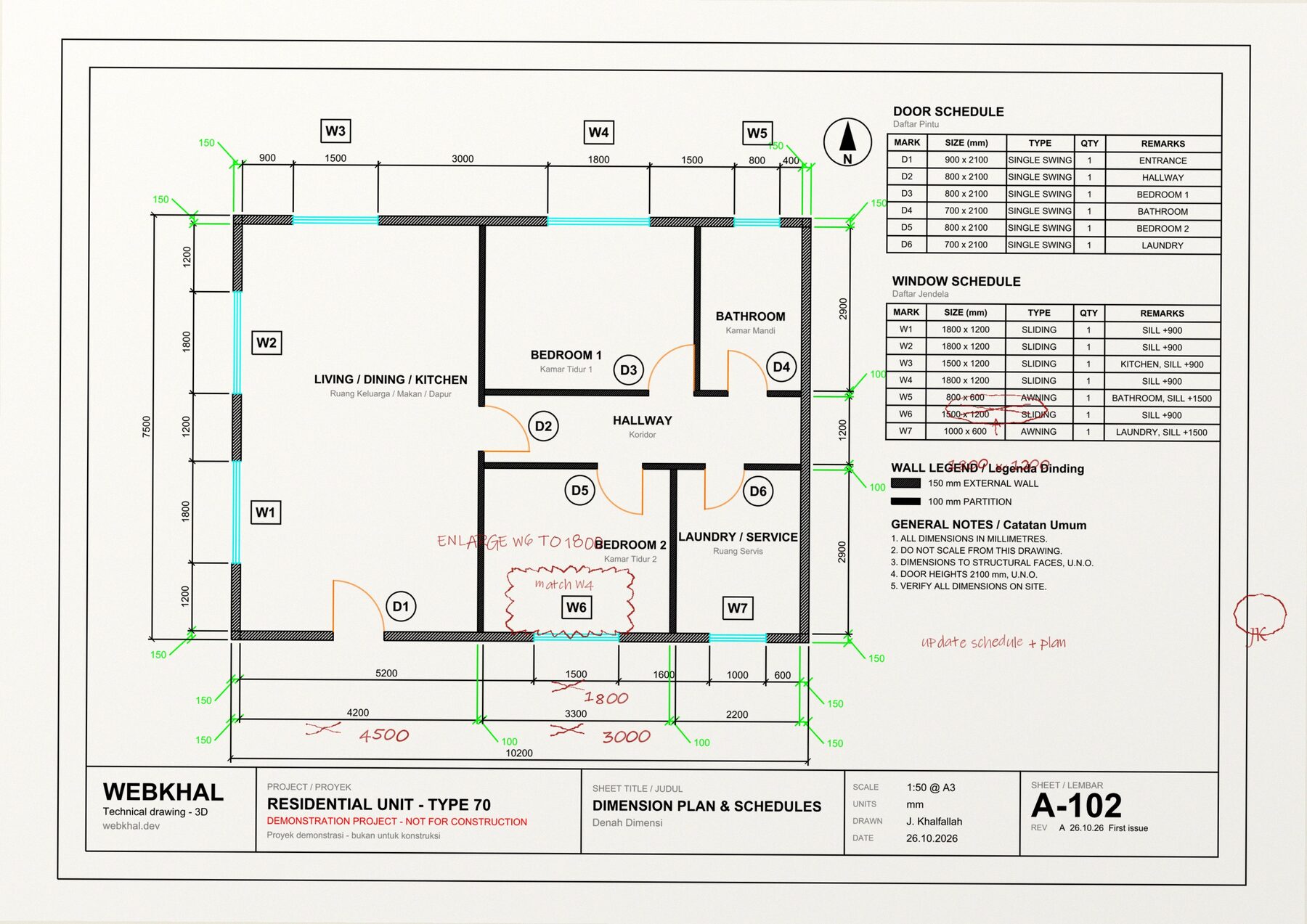

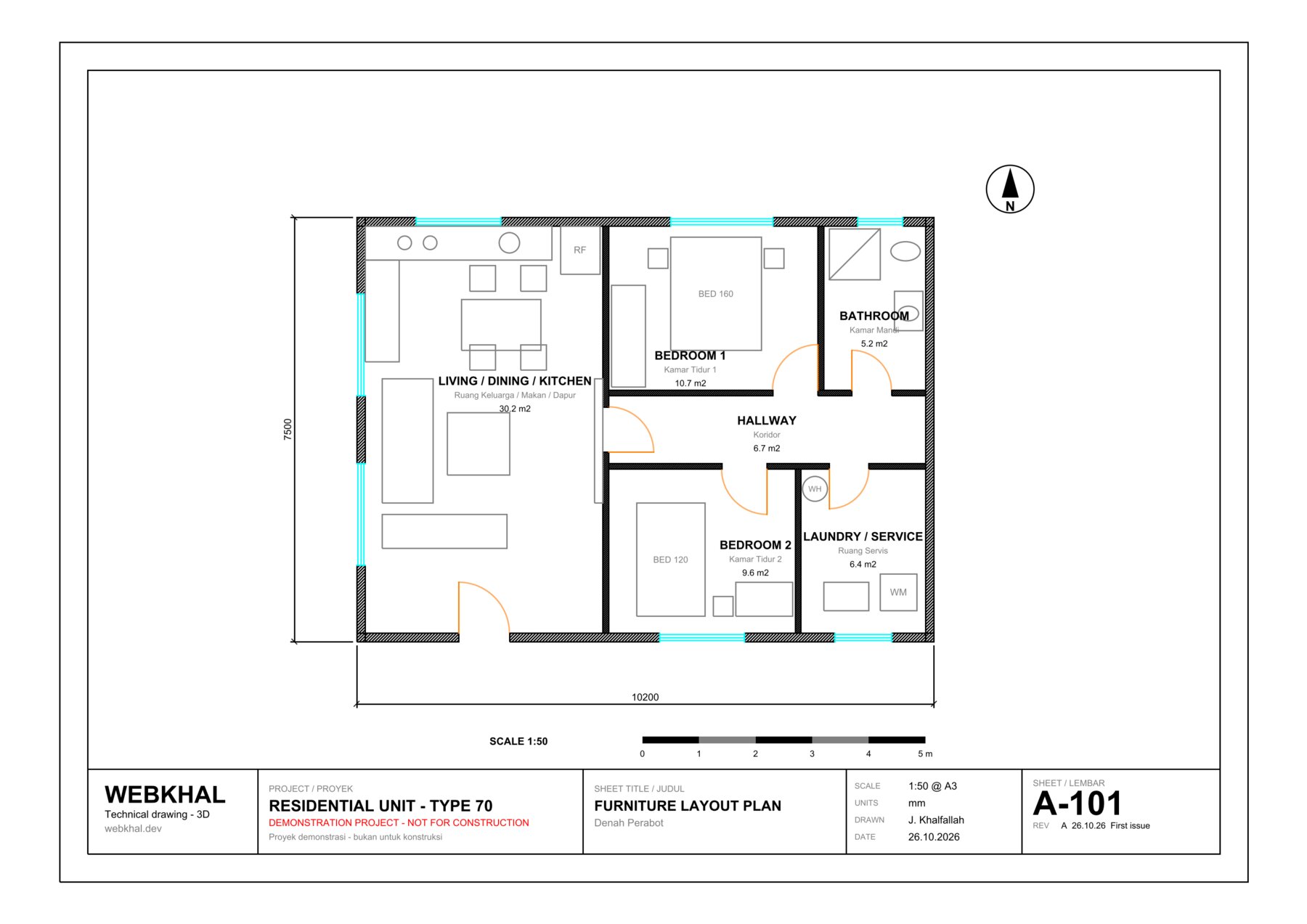

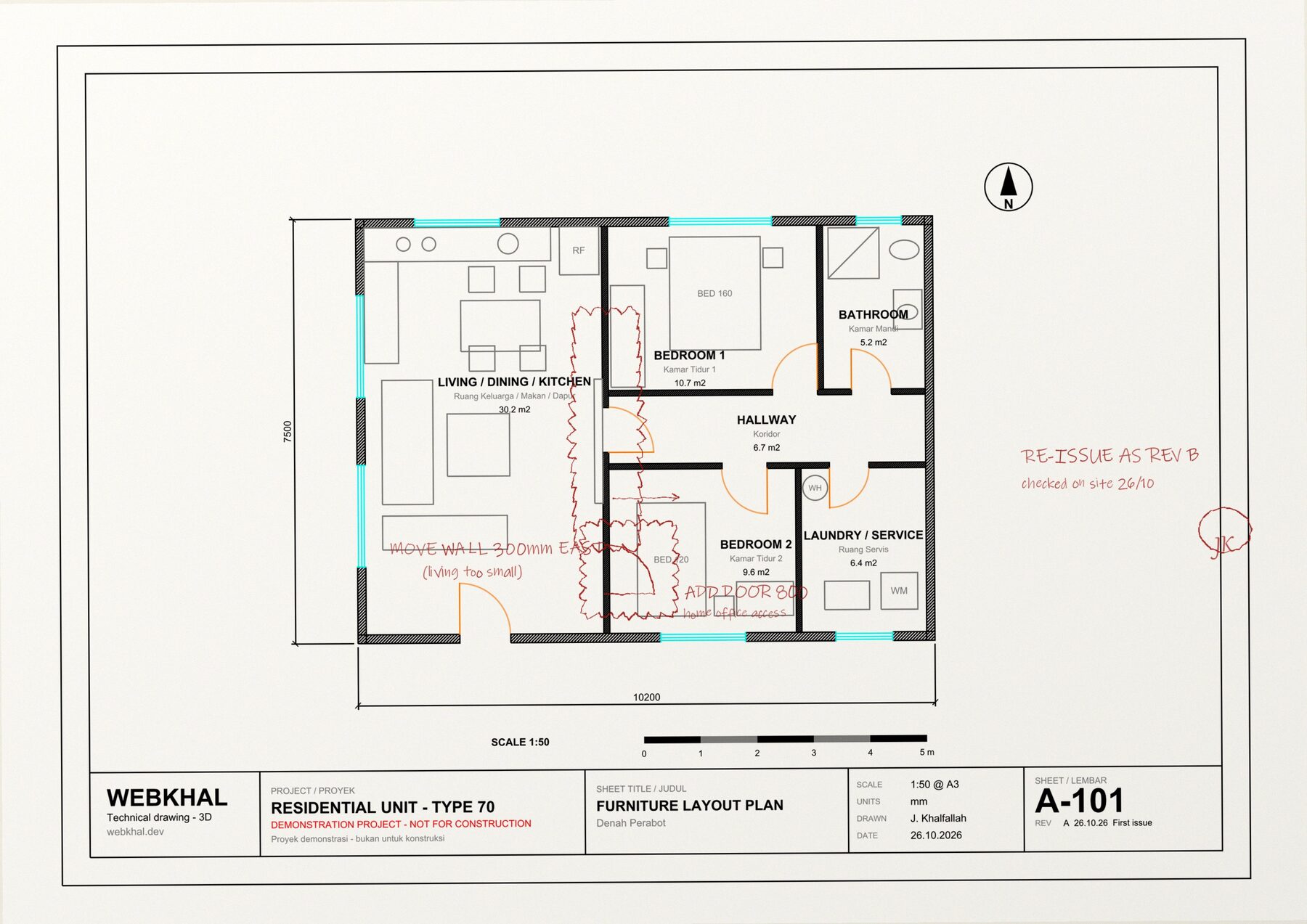

Cycle de révision complet sur un T3 de 71 m², le quotidien d'une équipe projet : édition initiale (indice A : plan meublé + plan coté avec nomenclatures portes/fenêtres), annotations rouges type retour de chantier (cloison déplacée de 300 mm, porte ajoutée, fenêtre agrandie, cotes corrigées), puis indice B émis avec nuages de révision, triangles B, nomenclatures à jour et la ligne « B — Site redlines incorporated ». Feuilles en anglais sous-titrées en indonésien (Denah). Projet de démonstration — non destiné à la construction.

Outils

Dessin 2D (DWG/DXF) · Scripts Python (ezdxf) · Tracés PDF A3 au 1:50

Livrables

DXF / DWG · 2 feuilles A3 indice B · Jeu avant/après redline
